機器視覺檢測技術已廣泛應用于電機轉子生產的關鍵質控環節，可高效檢測轉子缺陷，比如外圈的焊縫、絕緣片的彎折、漏裝，這些缺陷會直接引發電機嚴重故障或失效。視覺系統通過可靠、高對比度的圖像和算法，可準確檢測異常，保障產品的一致性和可靠性。
一、檢測背景

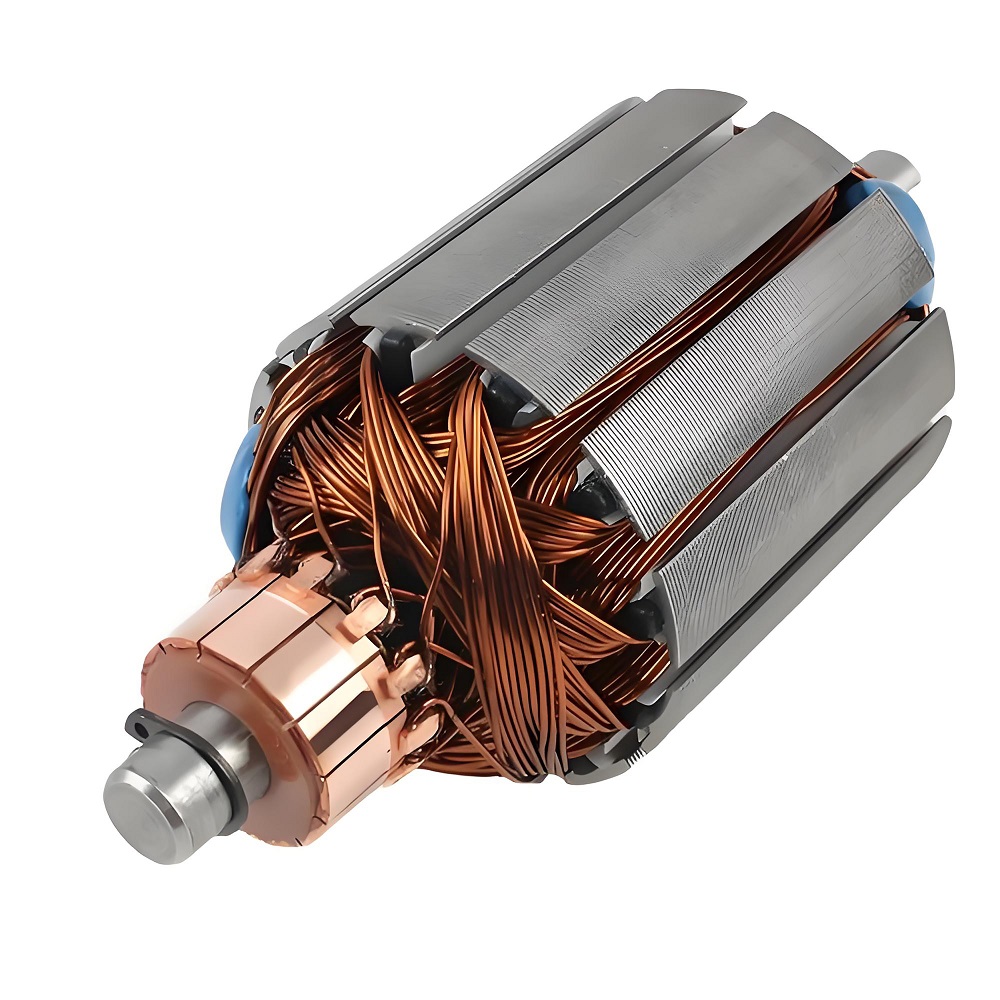

電機轉子是電機的核心部件，其裝配精度直接決定電機的運行穩定性和使用壽命。傳統人工檢測方式存在效率低、漏檢率高、判定標準不統一等問題。采用機器視覺檢測技術，能夠?qū)崿F(xiàn)轉子缺陷的自動化、高精度篩查，滿足規模化生產的質控需求。
二、檢測目標
本次檢測針對電機轉子，核心檢測內容包含兩項：
1.轉子外圈焊縫的有無判定；
2.轉子絕緣片的彎折、漏裝缺陷識別。
三、檢測方案詳情
1.焊縫有無檢測
測試內容：轉子外圈有無焊縫、絕緣片彎折或漏裝。

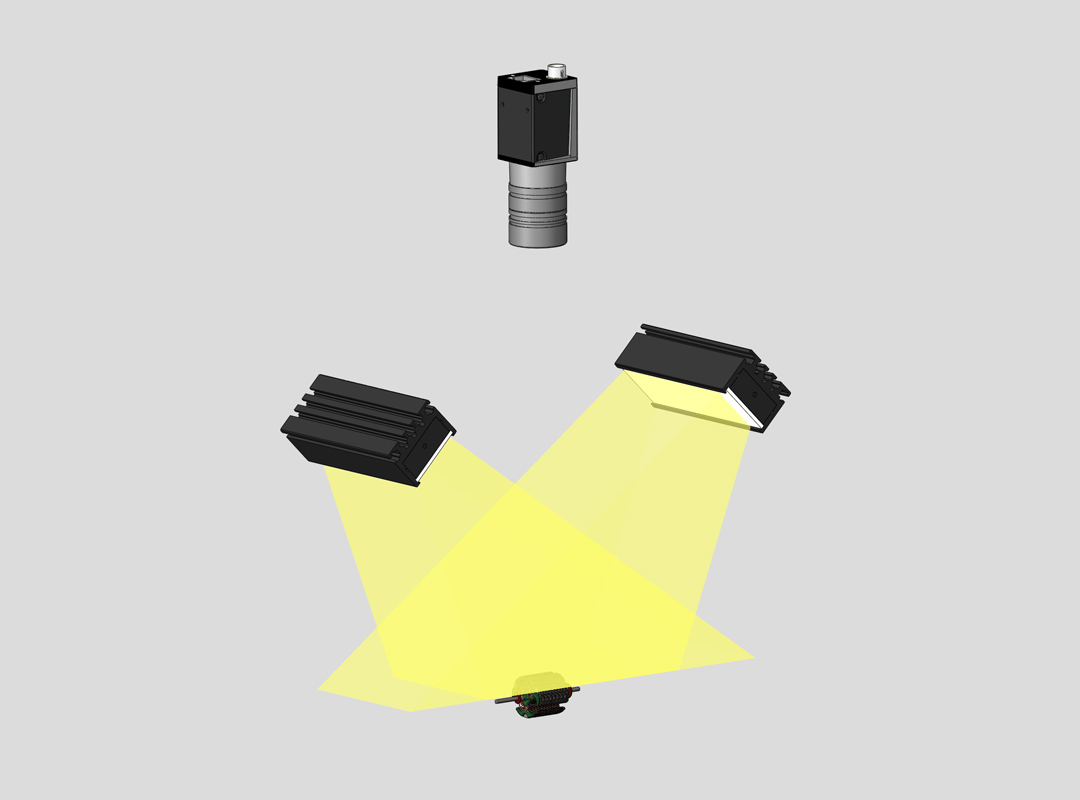

光源架構圖

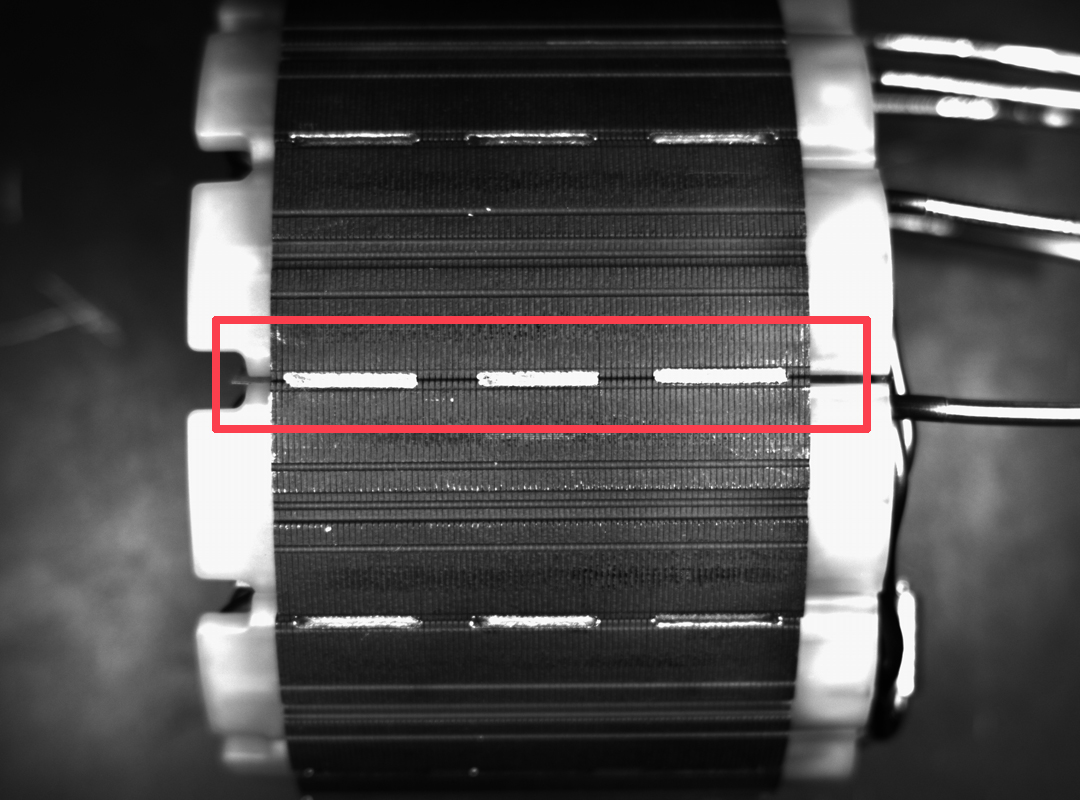

效果圖
算法邏輯：
a:對采集圖像進行濾波降噪，強化焊縫邊緣特征。
b:設定焊縫寬度、長度的閾值范圍，超出或無對應特征則判定為異常。
c:自動標記異常區域，同步輸出檢測結果信號。
2.絕緣片漏裝、彎折檢測
光源架構圖
效果圖
算法邏輯：
a:提取絕緣片的輪廓特征，與標準模板進行比對。
b:若輪廓缺失則判定為漏裝，若輪廓偏移量超過閾值則判定為彎折。
c:支持缺陷類型的分類統計，便于生產端追溯問題原因。
四、方案優勢
1.高精度檢測：焊縫和絕緣片缺陷的檢測準確率可達 99.8% 以上，遠高于人工檢測水平。
2.高效率運行：單臺轉子的檢測耗時≤2 秒，可匹配產線的高速生產節奏。
3.高穩定性保障：檢測結果不受人員狀態影響，支持 7×24 小時連續工作，降低質控成本。
